Kirjeldus

Tehnilised parameetrid

Ettevõtte fiberlaser-torulõikusmasin on suure-täpsuse ja suure-tõhususega CNC-süsteem, mis on mõeldud torude tööstuslikuks töötlemiseks. See integreerib täiustatud kiudlasertehnoloogia, täppismehaanika ja intelligentse CNC-juhtimise, pakkudes kiireid, täpseid ja puhtaid lõikeid mitmesugustele metalltorudele ja -profiilidele.

Põhiomadused

Kõrge{0}}täpne lõikamine

Suure võimsusega-kiudlaseriga ja täiustatud CNC-süsteemiga tagab see sujuvad, jäme{1}}vabad lõiked erakordse mõõtmete täpsusega.

Mitmekülgne torude käsitsemine

Sobib erineva suuruse ja paksusega ümmarguste, ruudukujuliste, ristkülikukujuliste ja profiiltorude jaoks, võimaldades paindlikkust erinevate rakenduste jaoks.

Tugev struktuur

Masina raam ja torude kinnitussüsteem on valmistatud ülitugevast terasest{0}} ning läbivad täpse töötluse ja kuumtöötluse, mis tagab stabiilsuse, jäikuse ja pika kasutusea.

Täiustatud liikumissüsteem

Kõrge-täpne hammas-ja-käigukast või lineaarne juhtülekanne tagab lõikamise ajal sujuva ja täpse liikumise isegi keerukate kujundite puhul.

Parimad-kvaliteetsed komponendid

Põhilised elektriosad, servomootorid ja ajamid on pärit juhtivatelt kaubamärkidelt, tagades usaldusväärse, tundliku ja stabiilse töö.

Kasutajasõbralik-CNC-süsteem

Varustatud spetsiaalse kiudlaser-CNC-süsteemiga, mis ühildub CAD/CAM-tarkvaraga, võimaldades hõlpsat jooniste importimist, automaatset pesastamist ja tõhusat programmeerimist.

Rakendused:Ideaalne roostevabast terasest, süsinikterasest, alumiiniumist, vasest ja muudest metalltorudest, mida kasutatakse laialdaselt mööblitootmises, autotööstuses, kosmosetööstuses, ehituses, metallide valmistamisel ja tööstuslikes torustikes.

Eelised:

Kiire{0}}lõikus minimaalse materjalijäätmetega

Täpsed, puhtad lõiked ilma teisese töötlemiseta

Toetab laia valikut torude läbimõõtu ja profiile

Tõhus automatiseeritud töövoog vähendab tööjõu- ja tootmiskulusid

Kokkuvõte:

Fiber Laser Pipe Cutting Machine on usaldusväärne ja kõrgtehnoloogiline{0}}lahendus tänapäevaseks torude töötlemiseks. See aitab tootjatel saavutada suuremat tootlikkust, paremat lõikekvaliteeti ja väiksemaid tegevuskulusid, muutes selle oluliseks tööriistaks täpsust ja tõhusust nõudvates tööstusharudes.

Seadmete konfiguratsiooniloend

Projekt	Brändi spetsifikatsioonid	Konkreetne mudel
Mehaaniline peremees ja tarvikud	Professionaalne kohandamine	3015B-TZ
Laseri kaubamärk ja võimsus	Max	3000W
Fiiberoptiline lõikepea	Raytool	Raytool{0}}BM110
Täpne lineaarne juhtsiin	Hiwin	30H tase
Täpne käigukast	YYC	2 moodulit
Servo mootor ja juht	HCFA	0,4kw1+1.3kw2+0.85kw*1
Täpne planetaarkäigukast	Shimpo	Täpne planetaarülekanne
Juhtimissüsteem	Raytool	XC3000S
vesi-jahutusseade	TEYU
pneumaatilised komponendid	SMC	Kaasa arvatud proportsionaalne ventiil,{0}}ühesuunaline ventiil, kõrgrõhu-solenoidklapp
elektrilised komponendid	DELIXI
Märkus. Kui klient ostab ülaltoodud seadme ise, peab ta ostma määratud kaubamärgi ja mudeli; Kui kaubamärki suvaliselt muudetakse, vastutab selle mõju masina üldisele jõudlusele klient. 2. Kogu seadme garantiiaeg (välja arvatud haavatavad osad ja kulumaterjalid, nagu juhtivad kiud ja läätsed, samuti mittejõulised looduskatastroofid, sõjad, ebaseaduslikud tegevused ja inimkahjustused) on 1 aasta.

Seadmete tehnilised parameetrid

Toimivusmõõdikud	Parameeter
Töötlemisvahemik	3000mmx1500mm
X-telje liikumine	1510 mm
Y-telje liikumine	3050 mm
Z-telje liikumine	100 mm
Positsioneerimise täpsus	0,05 mm
Korduv positsioneerimise täpsus	0,03 mm
Maksimaalne positsioneerimiskiirus	65 m/min
Maksimaalne kiirendus	1G
Kogukaal	umbes 2,5T
Maksimaalne kandevõime	800 kg
Välismõõtmed	Ligikaudu 4,6mX2,3mX2m
Pinge nõue	380V/50HZ
Kogu masina energiatarve	24KVA
Koguvõimsuse kaitse tase	IP54
Märkus. Toorikuga saavutatav täpsus sõltub teatud määral sellistest teguritest nagu tooriku tüüp, eeltöötlemistingimused-, plaadi suurus ja plaadi asukoht tööpiirkonnas. Ülaltoodud parameetreid võidakse ette teatamata muuta ja lõplikud tehnilised parameetrid sõltuvad tegelikust tellimislepingust.

Konfiguratsiooni kirjeldus

1. Voodiraam

Voodi keevitatakse terasplaatidest, lõõmutatakse sisemise pinge kõrvaldamiseks ja seejärel töödeldakse töötlemata. Pärast sekundaarset vibratsiooniga vananemist töödeldakse seda täpselt, mis lahendab tõhusalt keevitamise ja töötlemise põhjustatud stressi, parandades oluliselt tööpingi stabiilsust.

2. Tala

Kõrge jõudlusega{0}}mangaanterasest materjaliga keevitamine annab paremad mehaanilised omadused kui alumiiniumist risttaladel. Terasplaatidel on suurem tugevus ja jäikus. Tänu nutikale konstruktsioonikujundusele on terasest risttaladel suurepärane tugevus ja stabiilsus, mis parandab risttala jäikust suurel-kiirusel töötamisel ja tagab laserlõikusmasina üldise stabiilsuse plaatide kiirel-lõikamisel. Keevitusprotsess on lihtne ning pärast kuumtöötlemist saab sellega saavutada ülitugeva jäikuse ja tugevuse, tagades risttala juhtrööpa ja raami paigaldamise täpsusnõuded ning tagades liikumismooduli töö stabiilsuse.

3. Ülekanne
seade

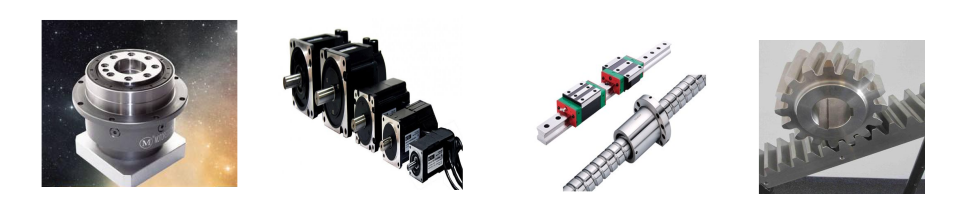

X. Nii Y- kui ka Z-telg on varustatud suure jõudlusega-servomootorite, suure jäikuse ja täpsete planetaarülekannete reduktorite, lihvhammaste ja hammasrataste, suure-täpsete lineaarjuhikute ja täpsete juhtkruvidega, mis tagavad tõhusalt ülekande täpsuse.

Gaasi- ja veesüsteemid

Kiudlaserlõikusmasina gaasitee koosneb kahest osast, millest üks on lõikepeale antav lõikegaas: puhas

Kuiv suruõhk, lämmastik, hapnik; Teine osa on abisuruõhk, mida kasutatakse ventilatsiooni käigus tööpinkide silindrite jaotamiseks ja kinnitussilindrite kinnitamiseks.

Lõikegaas jaguneb kolme tüüpi: lämmastik, hapnik ja õhk ning neid kolme gaasi saab vabalt valida läbi elektromagnetilise proportsionaalse klapi.

Kiudlaserlõikusmasina veesüsteem koosneb peamiselt kahest osast: jahutusvesi väljub jahutusseadmest ja siseneb laserisse kahte teed pidi, üks tee siseneb lasermasina lõikepeasse, et jahutada selle QBH; Sisenege kiudlaseri sisemusse lõpuni ja jahutage see maha; Pärast ringlust tagasi jahutisse.

Muud abikonfiguratsioonid:

Elektriline juhtkapp on varustatud kliimaseadmega, et tagada elektrikomponentide töö heas keskkonnas ja vältida elektrikomponentide põhjustatud signaali triivimist.

Varustatud käeshoitava elektroonilise juhtkarbiga, on operaatoritel lihtne seda juhtida.

Tööpink on varustatud automaatse määrimisseadmega, mis lisab ratastele ja vardadele regulaarselt määrdeõli, et pikendada nende kasutusiga; sirgjoon

Juhtsiin ja juhtkruvi on varustatud määrdeliitmikega, mida saab regulaarselt käsitsi määrdega täita.

Arukas operatsioonisüsteem

RAYTOOL intelligentsel juhtimissüsteemil on automaatne pesastusfunktsioon, stabiilne jõudlus, kiire töö, toetab mitut levinud failivormingut, DXF, PLT... Lihtne ja kiire operatsioonisüsteem, mitut tüüpi lõikegraafika importimine ühe klõpsuga, täpsed lõikejuhised, mis muudab kasutajakogemuse suurepärasemaks.

Juhtmeta juhtkangi juhtimine on lihtsam ja tõhusam

Lihtne kasutada, masinat saab kaugjuhtida lõikamiseks, perforeerimiseks, liigutamiseks, kalibreerimiseks, hädaseiskamiseks ja muudeks toiminguteks.

Lasergeneraator

Tuntud{0}}kodumaiste kaubamärkide kiudlaserite kasutuselevõtt. Max Laser on pühendunud suure -jõudlusega, kõrge-kvaliteediga ja kulutõhusate kiudlaserite ja seadmete integreerimise lahenduste{4}} pakkumisele ning professionaalsete ja laiaulatuslike teeninduskogemuste pakkumisele ülemaailmses laserivaldkonnas. Praegu hõlmab ettevõtte müügi- ja teenindusvõrk mitut riiki ja piirkonda, nagu Aasia, Euroopa, Ameerika ja Okeaania. Sellel on kuus peamist toote- ja teenuseseeriat, sealhulgas impulss-kiudlaserite seeriad, pidevad kiudlaserite seeriad, peaaegu pidevad kiudlaserite seeriad, teadusuuringute kiudlaserite seeriad, pooljuhtlaser, laserlahendused, aga ka põhilised optilised komponendid, nagu pumbaallikad, pumbakombinaatorid, energiakombinaatorid, Braggi kiudrestid, laserväljundpead, isolaatorid, režiimieemaldid, akustilised{7} ja režiimieemaldajad. Toodet on laialdaselt kasutatud sellistes tööstusharudes nagu lennundus, 3D-printimine, autotööstus, nafta, elektroonika, side, fotogalvaanika ja tervishoid.

Fiiberoptiline lõikepea

Stabiilne ja usaldusväärne tehnoloogia; Laseripea sisemine struktuur on täielikult suletud, mis võib takistada optilise osa saastumist tolmuga. Laserpea kasutab kahe-punkti tsentreerimise reguleerimist ja teravustamist juhib imporditud mootor, mis parandab oluliselt perforatsiooni tõhusust; Kaitseklaas on paigaldatud sahtli stiilis, mis muudab selle vahetamise lihtsaks.

Vesijahutussüsteem

Spetsiaalse kahe temperatuuri ja kahe juhtimisega jahuti kasutuselevõtt; Jahutusseade on võimeline samaaegselt jahutama nii laserit kui ka laserpead. See kasutab kahekordset temperatuuri ja kahe juhtimisrežiimi, et pakkuda kiudlaserile kõigis aspektides tõhusat temperatuuri reguleerimise lahendust. Samal ajal saavad kasutajad vastavalt oma tegelikele vajadustele käsitsi seadistada vee temperatuuri või lülituda intelligentsele temperatuurikontrolli töörežiimile.

TeYu poolt välja töötatud CWFL-seeria jahutid sobivad kiudlaserite nagu Raycus, IPG, Chuangxin Max, Feibo, Ennai nLIGHT, Tongkuai Trumpf, Rofin, SPI jne jahutamiseks.

Laserjahuti peamised omadused:

(1) Peamised komponendid: kaubamärgiga kompressorid, ohutud ja keskkonnasõbralikud, energiasäästlikud ja vastupidavad.

(2) Varuosad: enamik neist kasutab "Special Domain S&A" originaaltooteid, millel on erinevad masinakonfiguratsioonid, stabiilne tööjõudlus ja pikk kasutusiga.

Seadmete omadused

Voodikorpusel on terasplaadist keevitatud struktuur, millel on tugev struktuur ja pikaajaline{0}}kasutus ilma deformatsioonita. Kõrge jõudlusega-mangaanterasest materjal on keevitatud risttala külge, millel on paremad mehaanilised omadused kui alumiiniumist risttalal. See on mõlemalt poolt juhitav ning stabiilne ja kindel; Imporditud hammasrattad ja juhtsiinid tagavad, et kogu masina täpsus ei langeks. Tuntud kaubamärgi servomootoreid kasutatakse suure täpsuse, suure kiiruse, stabiilse ja vastupidava jõudluse tagamiseks, tagades kogu masina suure kiiruse ja kiirenduse; Kontrollige masina pikaajalist{5}} kasutusiga; Arukas lõikamis-CNC-süsteem, mis realiseerib automaatse servakontrolli, automaatse teravustamise, automaatse lõikamise, mugava ja kiire, parandades töö efektiivsust. Erinevate metalllehtede nagu süsinikteras, roostevaba teras, vaskplaat, alumiiniumplaat, tsingitud plaat, legeerteras jne lõikamise tugi.

Kohaldatavad materjalid:Metalllehed nagu roostevaba teras, süsinikteras, legeerteras, tsingitud leht, vaskplaat, alumiiniumplaat jne

Näidisekraan

Kiudlaserlõikusmasina eelised, nagu suur lõikamistäpsus, kõrge efektiivsus, jäsemete puudumine ja ühekordne{0}}vormimine, on kõik põhjused, miks kiudlaserlõikusmasin sobib suurepäraselt lehtmetalli lõikamiseks.

Peamised rakendusvaldkonnad

Laserlõikamismasinaid kasutatakse laialdaselt sellistes tööstusharudes nagu riistvara, masinad, elektriseadmed, pakendid, kööginõud, valgustus, sildifondid, reklaam, võtmekeha varustus, käsitöö, prillid jne. Tavaliselt töödeldakse neid väikese kuni keskmise võimsusega kiudlaserlõikusmasinatega.
